Комплекс «Радоп»

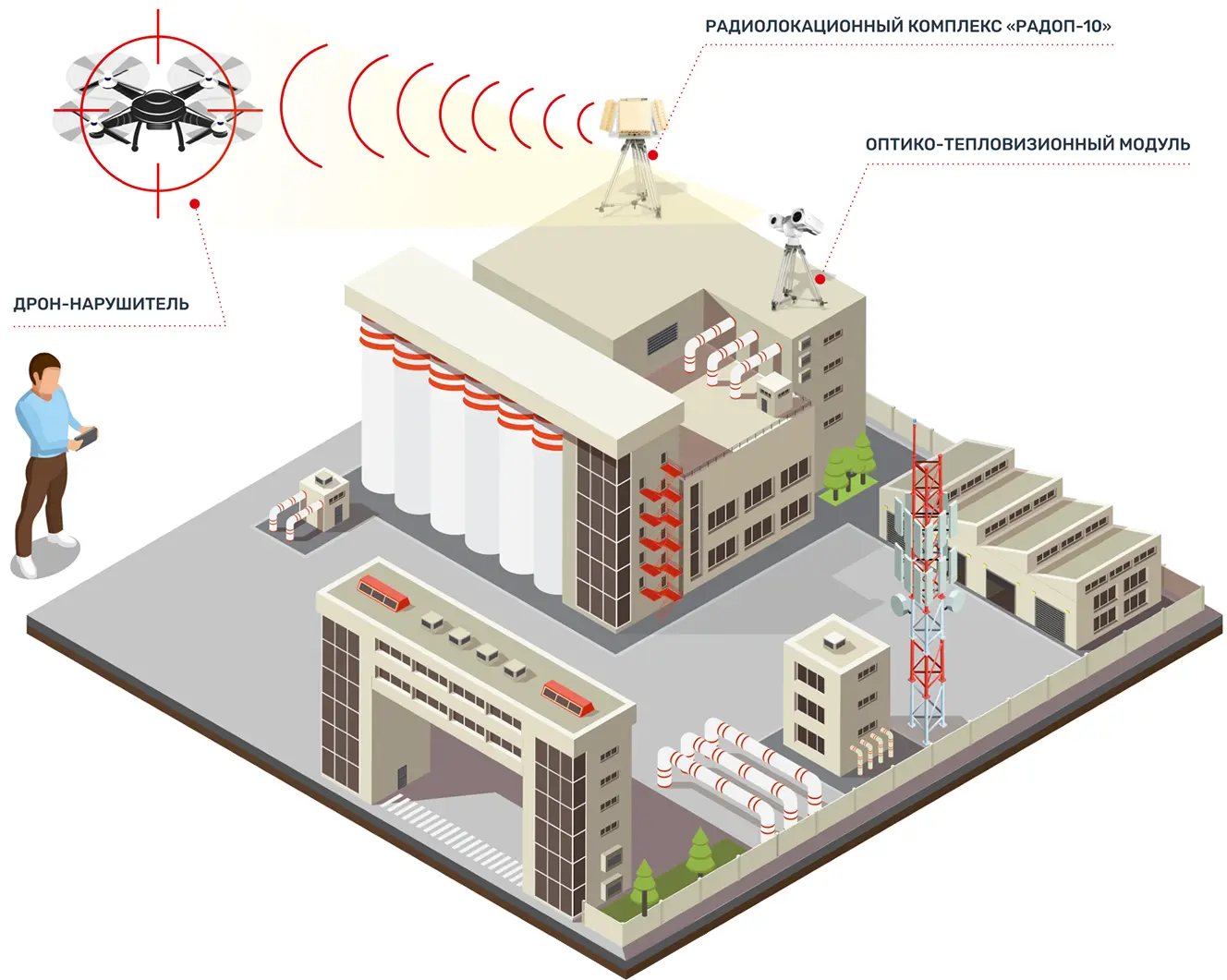

Специалистами компании «Крайт» разработан эффективный комплекс для защиты критически важных объектов от угроз, исходящих от беспилотных летательных аппаратов. Принцип «обнаружил-идентифицировал-уничтожил» реализован с использованием передовых технологий радиолокации, оптико-электроники и роботизированных средств поражения.
Ключевые объекты защиты
АЭСГЭССтадионыАэропортыМорские портыНефте- и газопроводыХимические производстваСоциальная инфраструктураНефтегазовая инфраструктураИсправительно-трудовые колонии

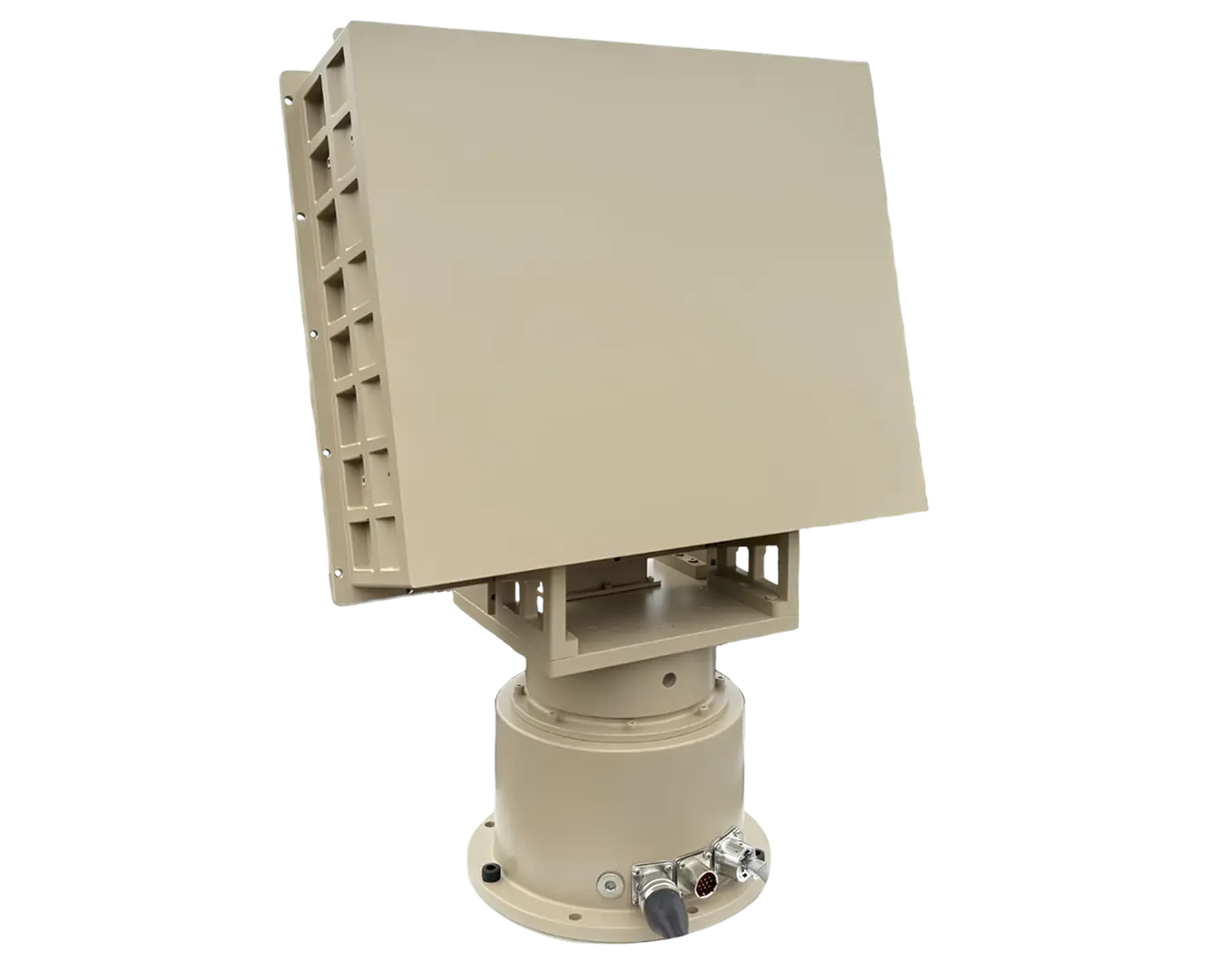

Радиолокационный комплекс
Описание
Радиолокационная станция с интегрированной электронно-оптической системой на повортном устройстве обнаружения БПЛА сочетает в себе сильные стороны радара с фазированной антенной решеткой и электронно-оптических технологий, обеспечивая всепогодное, высокоточное получение изображений и возможности обнаружения БПЛА на больших и малых расстояниях.
Система позволяет беспрепятственно идентифицировать, отслеживать и фиксировать цели как днем, так и ночью. Система поддерживает одновременный поиск и слежение в реальном времени за 200 целями, обеспечивая комплексный мониторинг воздушных угроз от низколетящих малоразмерных ЛА.
Разработанный для защиты критически важных объектов инфраструктуры, таких как аэропорты, электростанции, порты и городские районы, интегрированный электронно-оптический радар обнаружения БПЛА обеспечивает совместную работу радара и электронных устройств для формирования многоуровневой защиты. Он динамически корректирует стратегии обнаружения и распознавания, повышая точность и адаптивность к меняющимся угрозам.

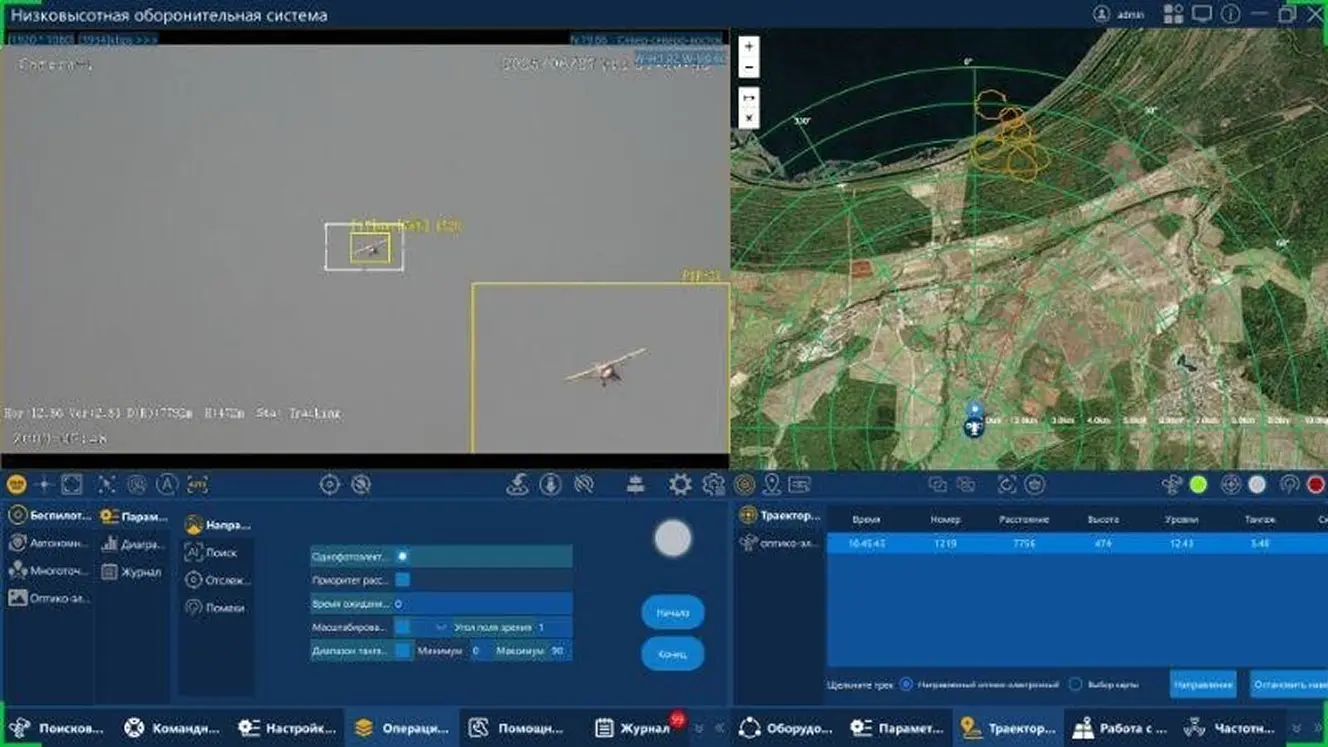

Программное обеспечение
Основные характеристики
Зона обзора
- Азимутальное покрытие: 90° (Электронное сканирование)
- 360° (Механическое сканирование)
- Угол места: 60°
Дальность обнаружения
- ≥7 км (ЭПР цели = 0,01 м²)
- ≥10 км (ЭПР цели = 0,5 м²)
Технические характеристики
| Наименование параметра | РАДАР M 360° | |
|---|---|---|
| ДАЛЬНОСТЬ ОБНАРУЖЕНИЯ | ≥7 км (ЭПР цели=0.01м²) | ≥10 км (ЭПР цели=0.5м²) |
| ОПИСАНИЕ | Одна секция + Механический вращатель | |
| РЕЖИМ РАБОТЫ | 2D Активная Фазированная Антенная Решетка (АФАР) Линейно-частотная модуляция (ЛЧМ) импульс | |
| РЕЖИМ СКАНИРОВАНИЯ | Азимут (Электронное/Мех. сканир.) + Угол места (Электронное сканир.) | |
| ЧАСТОТНЫЙ ДИАПАЗОН | Ku-диапазон (15.6 – 16.5) ГГц | |
| ПЕРИОД СКАНИРОВАНИЯ | 15 об/мин (4 с/оборот) | |
| КОЛИЧЕСТВО ЧАСТОТ | 10 | |
| МЕТОД ВЫБОРА | Функция автоматической подстройки частоты | |
| ЗОНА ОБЗОРА | ||
| АЗИМУТАЛЬНЫЙ СЕКТОР | ||
| СЕКТОР ПО УГЛУ МЕСТа | ||
| 90°(Эл. сканир.), 360°(Мех. сканир.) | ||
| 60° | ||
| ВЫСОТА ОБНАРУЖЕНИЯ | ≤5000 м | |
| ДИАПАЗОН СКОРОСТЕЙ ЦЕЛИ | 1~200 м/с | |
| ЧАСТОТА ОБНОВЛЕНИЯ ДАННЫХ | ||
| ПОИСК (СОПРОВОЖДЕНИЕ) | ||
| НАВЕДЕНИЕ | ||
| ≤3с (Эл. сканир.), ≤4с (Мех. сканир.) | ||
| ≤0.2с (Эл. сканир.) | ||
| ТОЧНОСТЬ ЛОКАЦИИ | ||
| ПОИСК (СОПРОВОЖДЕНИЕ) | ||
| НАВЕДЕНИЕ | ||
| Дальность: ≤10м, Азимут: ≤0.4°, Угол места: ≤0.6° | ||
| Дальность: ≤5м, Азимут: ≤0.2°, Угол места: ≤0.3° | ||
| УГЛОВОЕ РАЗРЕШЕНИЕ | ||
| ПОИСК | ||
| СОПРОВОЖДЕНИЕ | ||
| Азимут: ≤0.4°, Угол места: ≤0.6° | ||
| Азимут: ≤0.2°, Угол места: ≤0.3° | ||
| МЁРТВАЯ ЗОНА | ≤150 м | |
| ЧУВСТВИТЕЛЬНОСТЬ ПРИЁМНИКА | -125 дБм | |
| КОЭФФИЦИЕНТ УСИЛЕНИЯ АНТЕННЫ | 29 дБ | |
| ШИРИНА ЛУЧА ПО АЗИМУТУ | 6° | 4° |
| АНТЕННА | ||
| ШИРИНА ЛУЧА ПО УГЛУ МЕСТА | ||
| УРОВЕНЬ БОКОВЫХ ЛЕПЕСТКОВ АНТЕННЫ | ||
| 6° | 4° | |
| 12 Вт (Пер.); 25 Вт (Пр.) | ||
| МЕТОД ЗАЩИТЫ ОТ ПОМЕХ | Сжатие импульсов; Кодированные импульсы; ЛЧМ | |
| КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ | Работа в любых погодных условиях | |
| ПИТАНИЕ | +24В | |
| ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ | 400 Вт | |
| УПРАВЛЕНИЕ | LAN (Возможность сетевого взаимодействия с другими устройствами через LAN) | |
| ГАБАРИТЫ | 554 х339 х118.6 мм | |
| РАБОЧАЯ ТЕМПЕРАТУРА | -40 °С ~ +70 °С | |
| МАССА | до 40 кг |

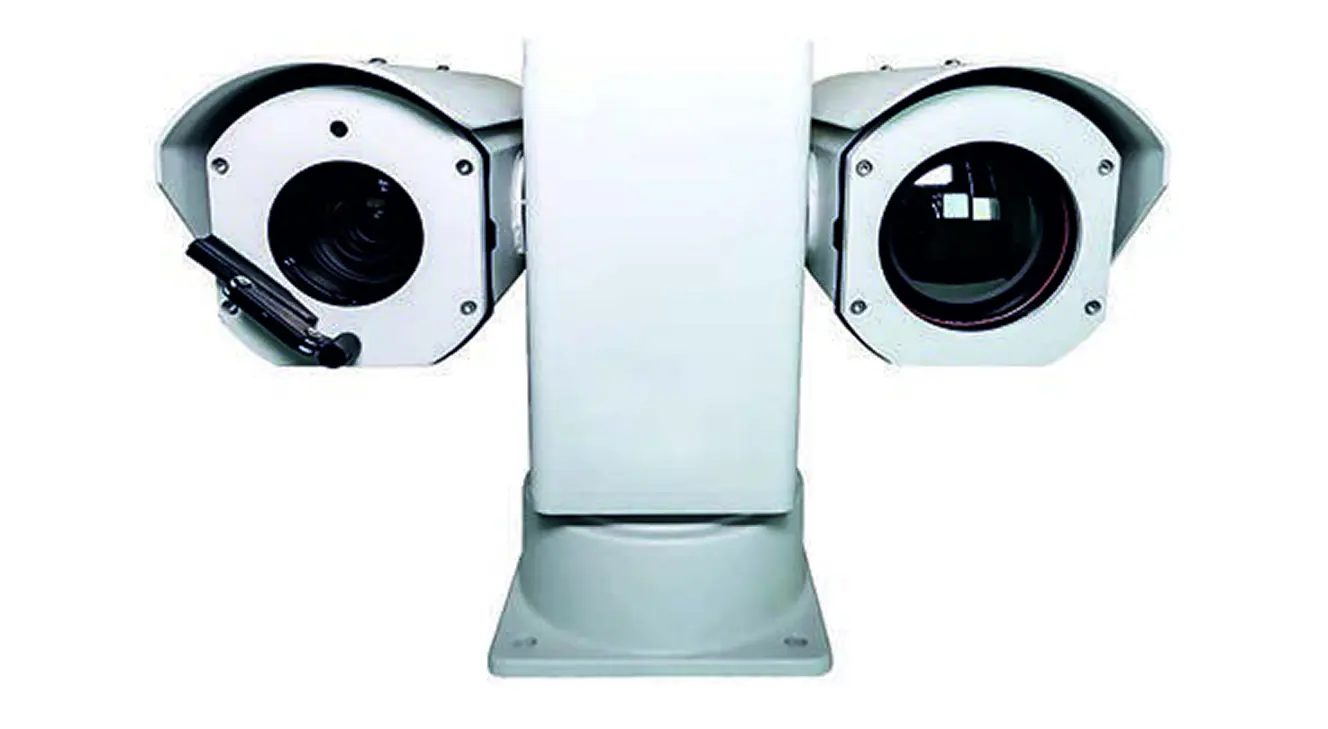

Оптико-телевизионный модуль
Описание
Оптико-тепловизионный модуль с распознаванием и сопровождением целей на расстоянии — это передовое электронно-оптическое решение для наблюдения, предназначенное для высокоточного обнаружения, сопровождения и распознавания различных целей на суше, море и в воздухе. Используя комбинацию видимого света и тепловизионного изображения, эта система интегрирует многоканальное слияние данных, периферийные вычисления и распознавание целей на основе искусственного интеллекта для обеспечения непревзойденной операционной производительности. Её надежная конструкция обеспечивает стабильную работу в суровых условиях окружающей среды, что делает её идеальной для применения в сфере безопасности, мониторинга и обнаружения на объектах критической инфраструктуры, в системах общественной безопасности и охраны окружающей среды.
Основные характеристики
Обзор по азимуту и углу места
- Азимут: 0-360° непрерывное вращение
- Угол места: от -90° до +90°, широкий диапазон обзора
Зона обзора
- Азимутальное покрытие: 90° (Электронное сканирование)
- 360° (Механическое сканирование)
- Угол места: 60°
- Двухспектральное изображение (Видимое + Тепловизионное)
- Автоматическое увеличение/фокусировка и оптика с проникновением сквозь туман
- Периферийные вычисления на ИИ с расширенным распознаванием целей
- Интегрированное обнаружение, сопровождение, оповещение и сигнализация тепловых целей
- Совместимость с множеством источников ввода
- Низкое энергопотребление
- Степень защиты IP66 и прочная конструкция
- Обнаружение низколетящих и крупных воздушных судов

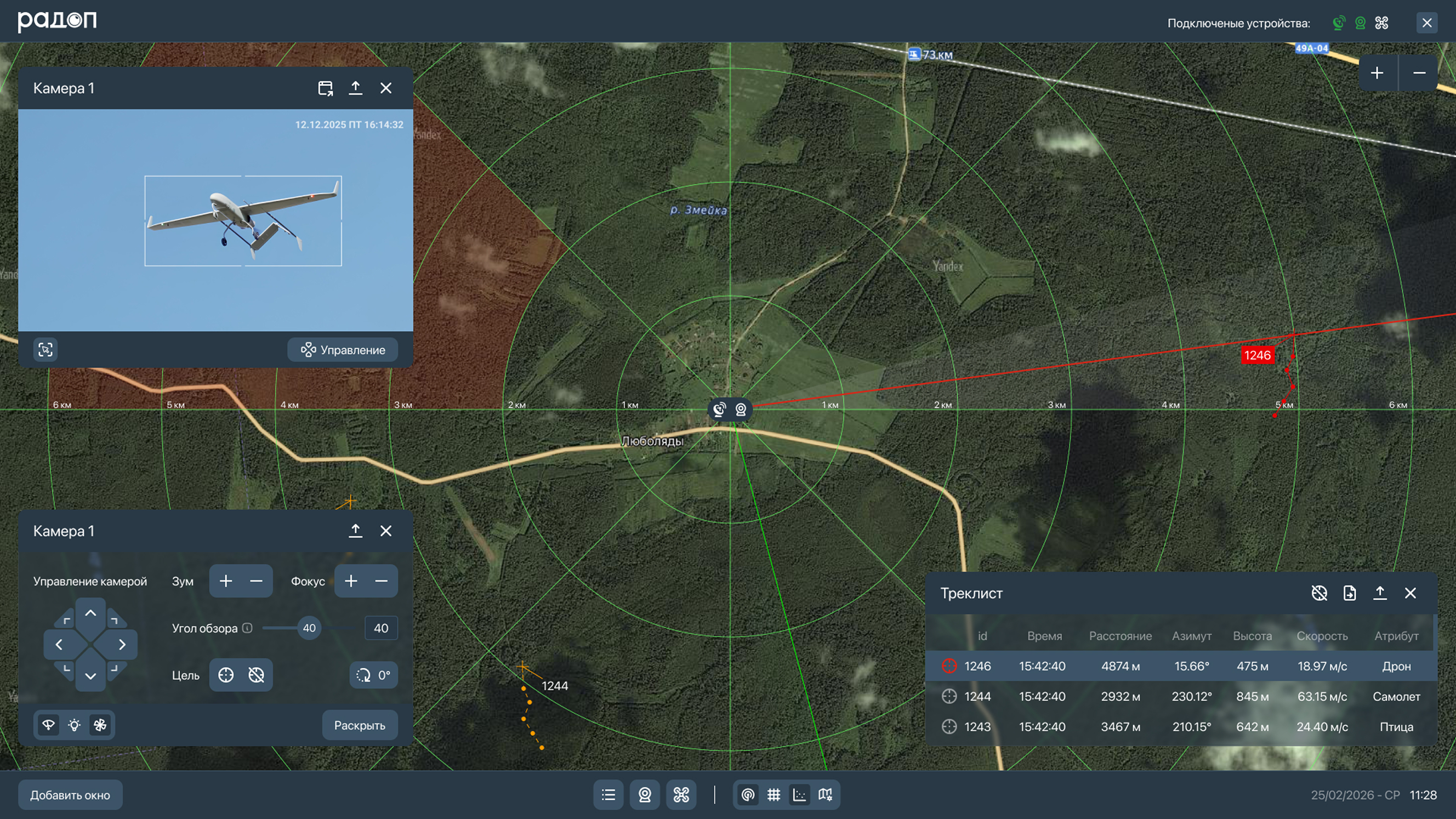

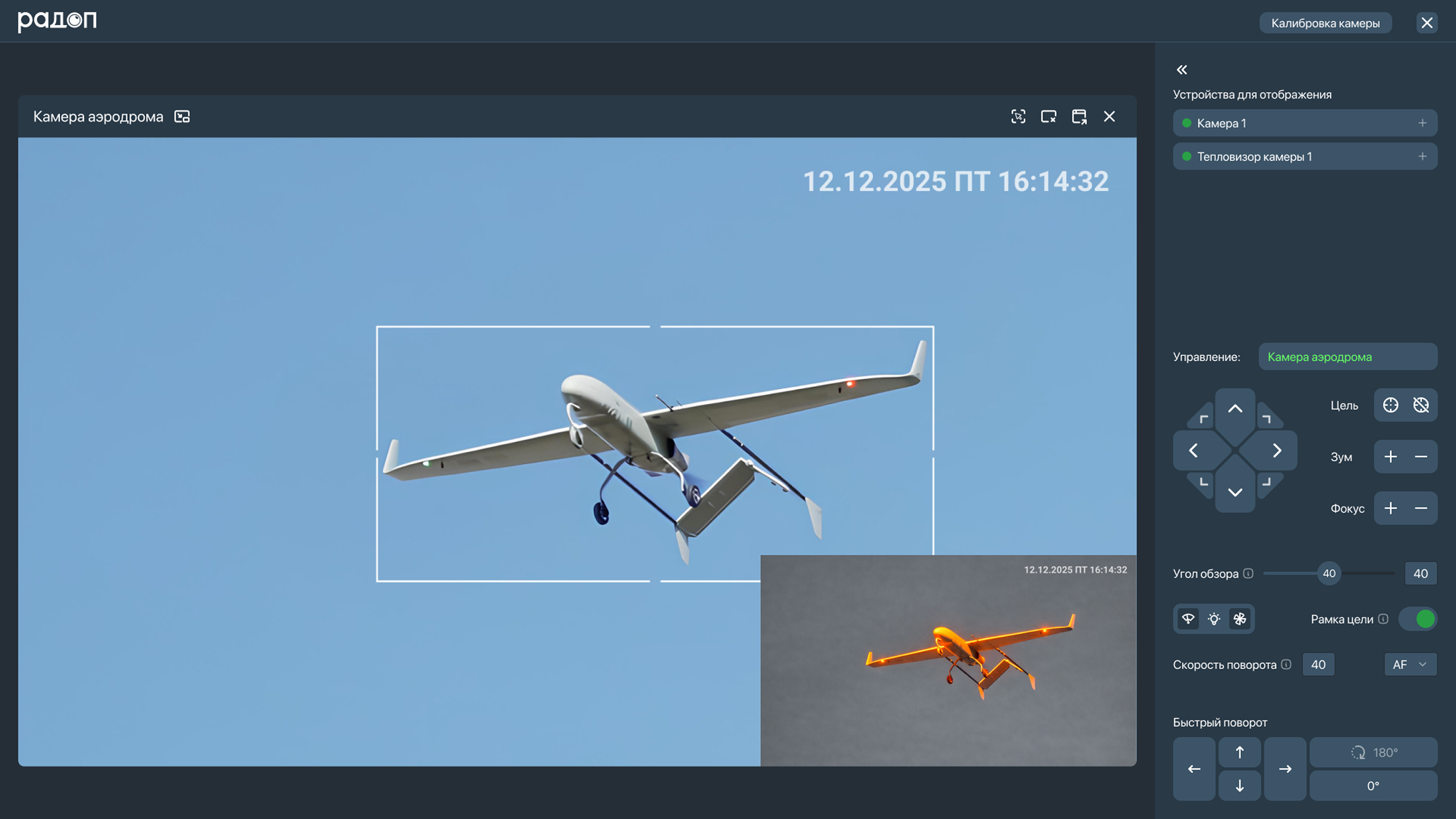

Программное обеспечение
Технические характеристики
| Подсистема | Наименование параметра | РАДАР M 360° |
|---|---|---|
| ВИДИМОЕ ИЗОБРАЖЕнИЕ | ||
| РАЗРЕШЕНИЕ ВИДЕО | ||
| ФОКУСНОЕ РАССТОЯНИЕ | ||
| РЕЖИМЫ ИЗОБРАЖЕНИЯ | ||
| КОРРЕКЦИЯ ИЗОБРАЖЕНИЯ | ||
| ПАРАМЕТРЫ ВИДЕО | ||
| РЕЖИМ ФОКУСИРОВКИ | ||
| 1920×1080 точек 25/30 кадр/с | ||
| 6.5-312 мм, увеличение 48Х | ||
| Цветное / ЧБ / Оптика с проникновением тумана | ||
| WDR / 3DNR / AWB / Регулировка усиления | ||
| Яркость, Контраст, Резкость, Насыщенность | ||
| Авто / Ручной | ||
| ДНЕВНАЯ ПРОИЗВОДИт-сТЬ (БПЛА Φ=0.35М) | ||
| ДАЛЬНОСТЬ ОБНАРУЖЕНИЯ | ||
| ДАЛЬНОСТЬ СОПРОВОЖДЕНИЯ | ||
| ДАЛЬНОСТЬ РАСПОЗНАВАНИЯ | ||
| УСЛОВИЯ ИСПЫТАНИЙ | ||
| ≥7 км | ||
| ≥7 км | ||
| ≥7 км | ||
| 20°C, Дальность видимости ≥20км, Влажность <40% | ||
| ТИП ДЕТЕКТОРА | ||
| РАЗРЕШЕНИЕ | ||
| ФОКУСНОЕ РАССТОЯНИЕ | ||
| РЕЖИМЫ ИЗОБРАЖЕНИЯ | ||
| ПАРАМЕТРЫ ВИДЕО | ||
| Неохлаждаемый детектор | ||
| 640×512 (формирование изображения) | ||
| 1280 × 1024 (кодирование) | ||
| Фиксированное 75 мм | ||
| B-Hot / W-Hot / Псевдоцвет | ||
| Яркость, Контраст, Резкость, Насыщенность | ||
| НОЧНАЯ ПРОИЗВОДИТ-СТЬ (БПЛА Φ=0.35М) | ||
| ДАЛЬНОСТЬ ОБНАРУЖЕНИЯ | ||
| ДАЛЬНОСТЬ СОПРОВОЖДЕНИЯ | ||
| ДАЛЬНОСТЬ РАСПОЗНАВАНИЯ | ||
| ≥1.2 км | ||
| ≥1.0 км | ||
| ≥0.8 км | ||
| ПОВОРОТНО-НАКЛОННОЕ УСТРОЙСТВО (ПНУ) | ||
| ПРИВОДНОЙ МЕХАНИЗМ | ||
| ДИАПАЗОН/СКОРОСТЬ ПО АЗИМУТУ | ||
| ДИАПАЗОН/СКОРОСТЬ ПО УГЛУ МЕСТА | ||
| СТАБИЛИЗАЦИЯ | ||
| ТОЧНОСТЬ ПРЕДУСТАНОВКИ | ||
| ФУНКЦИИ | ||
| Шаговый двигатель + ПИД-регулирование с обратной связью | ||
| 0° ~ 360° непрерывно | ||
| 0.1° ~ 80°/с (при управлении с клавиш) | ||
| -90° ~ +90° | ||
| 0.1° ~ 60°/с (при управлении с клавиш) | ||
| Электронная стабилизация изображения (EIS) | ||
| ±0.01° | ||
| 3D-упр./Деж. поз./Автопатруль/Скан-е по шаб./Огр-е ск-ти трансфокатора | ||
| АНАЛИТИКА НА ИИ | ||
| АВТОПОИСК | ||
| РЕЖИМ НАВЕДЕНИЯ | ||
| РЕЖИМЫ СОПРОВОЖДЕНИЯ | ||
| РАСПОЗНАВАНИЕ ЦЕЛЕЙ | ||
| ТРЕВОЖНАЯ СИГНАЛИЗАЦИЯ | ||
| Обнар-е движ. целей по всему экрану/поиск тепловых целей | ||
| Радар / Спектр / TDOA/ADS-B / Многоточечное ЭО / ИК сопровождение | ||
| По признакам / По движению / По указанию / Ручное сопровождение | ||
| >80 категорий (БПЛА/люди/транспорт/суда/птицы) с оценкой сходства | ||
| Передача по протоколу /Снимок /Предустановленная позиция | ||
| ВИДЕОСИСТЕМА | ||
| СЖАТИЕ | ||
| ПРОТОКОЛЫ | ||
| СЕТЕВЫЕ ПРОТОКОЛЫ | ||
| СЕТЕВЫЕ ФУНКЦИИ | ||
| ДИАГНОСТИКА | ||
| H.265 / H.264 / MJPEG (только для снимков) | ||
| ONVIF / GB T-28181 / RTSP | ||
| Ipv4 / TCP / IP / UDP | ||
| Удаленное обновление / Виртуальный двойной IP | ||
| Обнаружение IP-конфликтов / Мониторинг связи / Ведение журналов | ||
| ИНТЕРФЕЙСЫ | РАЗЪЕМЫ | Круглый разъем военного стандарта (DC24V/10-100Mbps auto Ethernet) |
| ОКРУЖАЮЩАЯ СРЕДА | ||
| СТЕПЕНЬ ЗАЩИТЫ IP | ||
| РАБОЧАЯ ТЕМПЕРАТУРА | ||
| Ip66 | ||
| 20°C ~ +60°C | ||
| ПИТАНИЕ | ||
| ВХОД | ||
| ПОТРЕБЛЕНИЕ | ||
| Ac100 ~ 120V / AC200 ~ 240V ± 15% | ||
| Установившееся ≤ 40 Вт / Пиковое ≤ 60 Вт | ||
| ФИЗИЧЕСКИЕ | ||
| ГАБАРИТЫ | ||
| МАССА | ||
| 355(Ш) × 246(Г) × 278(В) мм | ||
| ≤9кг |

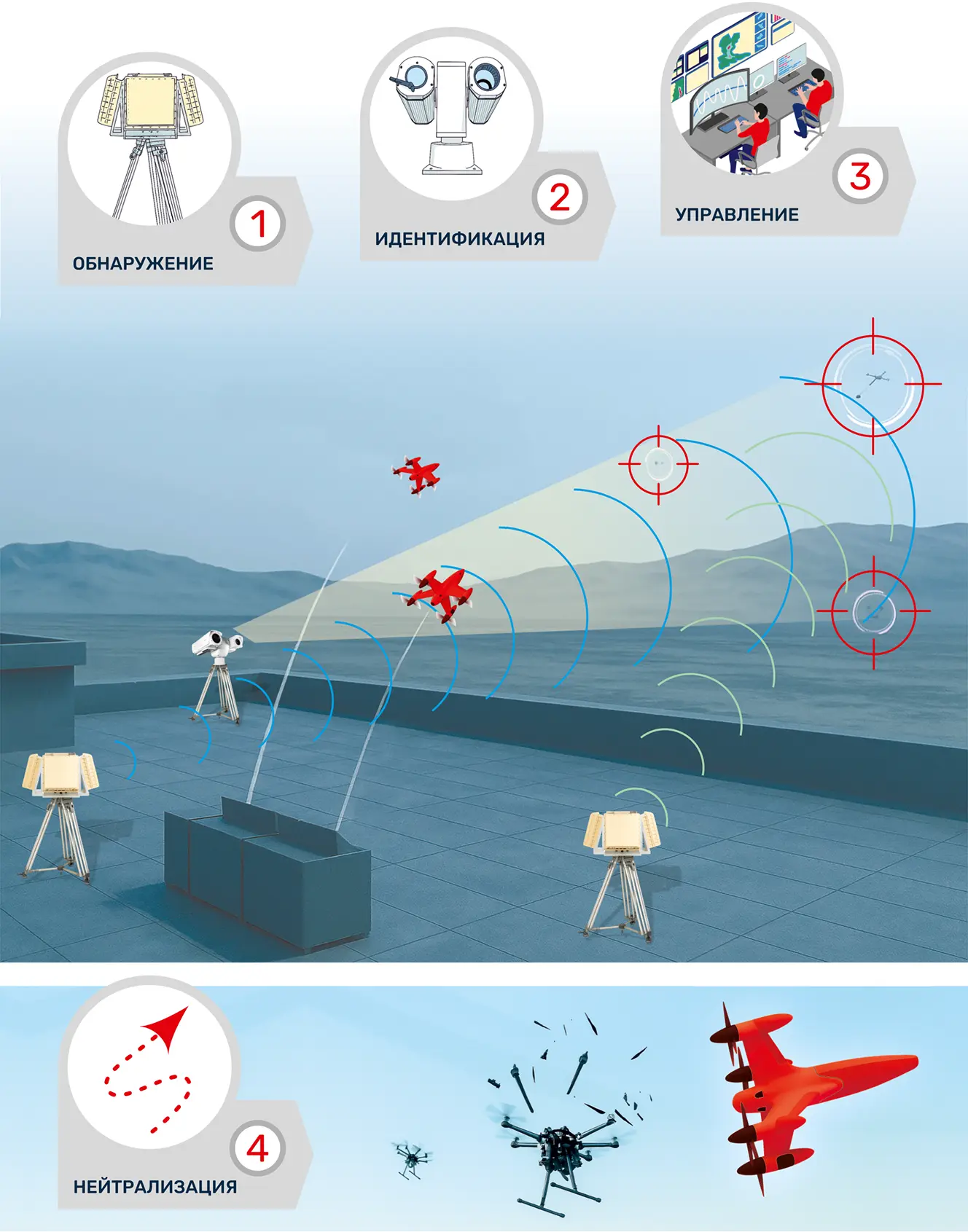

Платформа антидрон
Описание
Наша платформа представляет собой комплексное программно-аппаратное решение для создания сплошного радиолокационного поля и эффективного противодействия воздушным угрозам. Система объединяет данные с различных постов обнаружения и типов оборудования в единую картину, обеспечивая полный цикл контроля воздушной обстановки.
Преимущества
Единая картина
Интеграция «разнородных» сенсоров в единый информационный контур
МАСШТАБИРУЕМОСТЬ
Гибкая архитектура позволяет наращивать систему, добавляя новые посты и типы оборудования
ОТКРЫТОСТЬ
Возможность работы с оборудованием от множества производителей, защита от вендорской привязки
СКВОЗНАЯ ФУНКЦИОНАЛЬНОСТЬ
Полный цикл от обнаружения цели до ее нейтрализации с помощью встроенных средств перехвата
Возможности
Сквозное сопровождение целей от обнаружения до нейтрализации
Автоматическая классификация объектов (БПЛА, самолеты, птицы)
Интеграция гетерогенного оборудования (РЛС, камеры, тепловизоры)
Управление дронами-перехватчиками в режиме реального времени

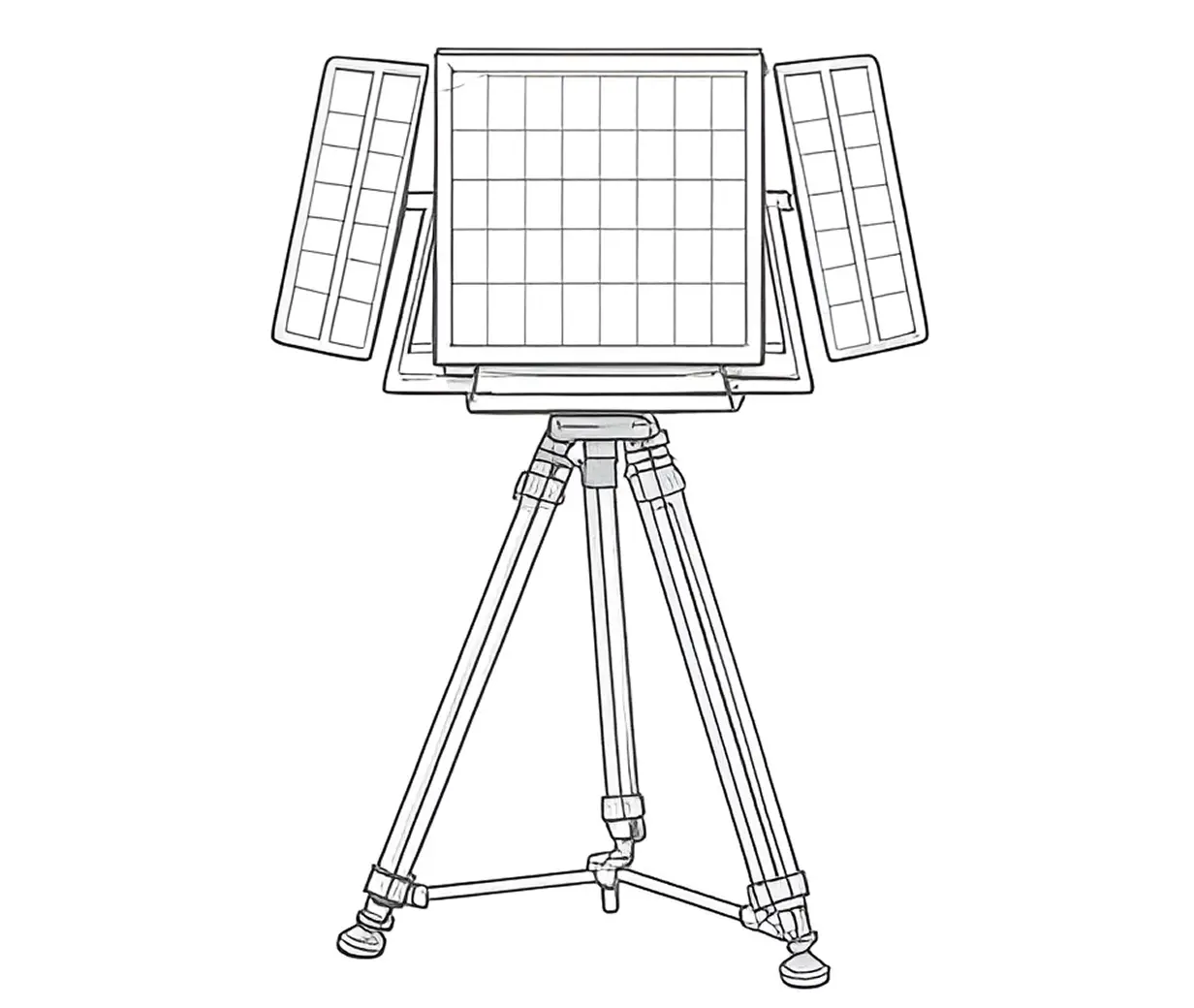

Радиолокационный комплекс
Радиолокационная станция (РЛС) малой мощности предназначена для эффективного обнаружения, сопровождения и классификации малозаметных БПЛА.
Принцип действия:
- Высокоточное обнаружение
- Измерение координат и скорости
- Построение траектории и полного вектора скорости
- Первичная классификация объектов
Ключевые преимущества
Высокая чувствительностьЭнергоэффективностьСкорость реакцииполная автоматизацияБеспрепятственная интеграция

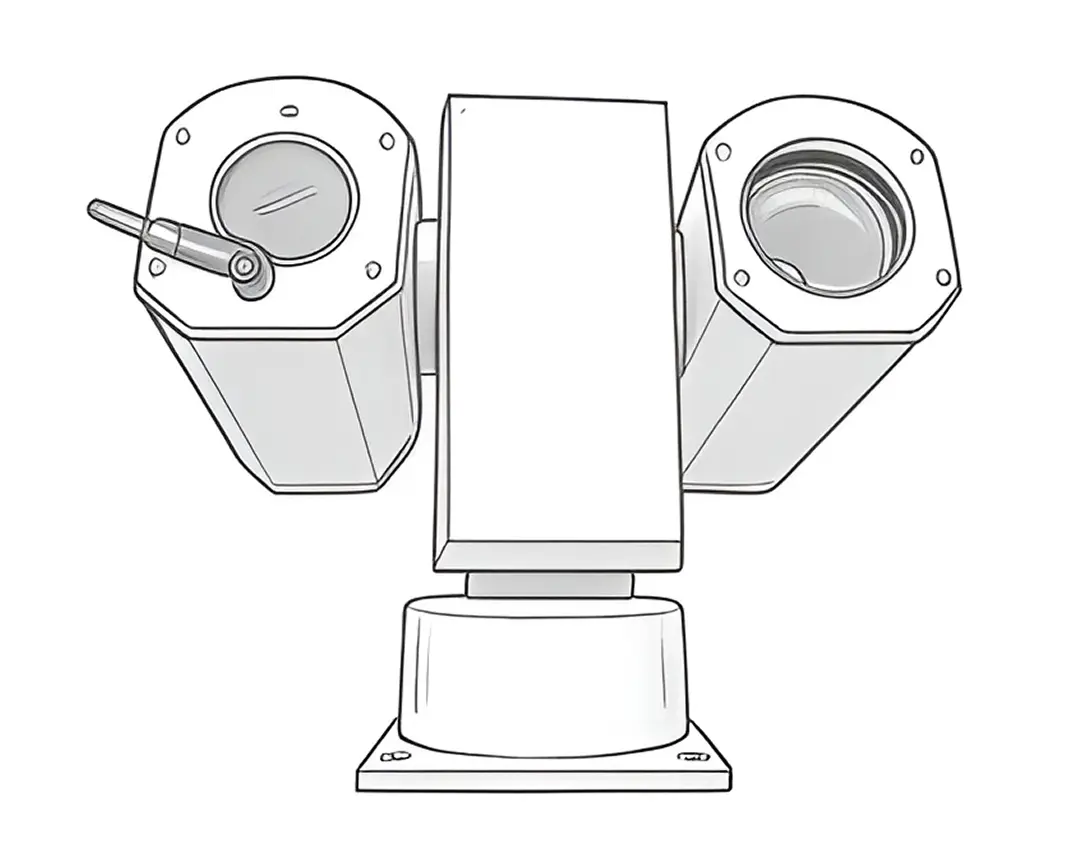

Мультиспектральная
поворотно-наклонная камера
Данная система обеспечивает точное наведение на цель, полученную от РЛС, и ее окончательную идентификацию перед применением средств нейтрализации.
Принцип действия:
- Первичное целеуказание и наведение
- Мультиспектральное обнаружение и идентификация
- Анализ и классификация угрозы
Ключевые преимущества
Высокая достоверностьВсесуточность и всепогодностьИнтеграцияселективностьПолная автоматизация

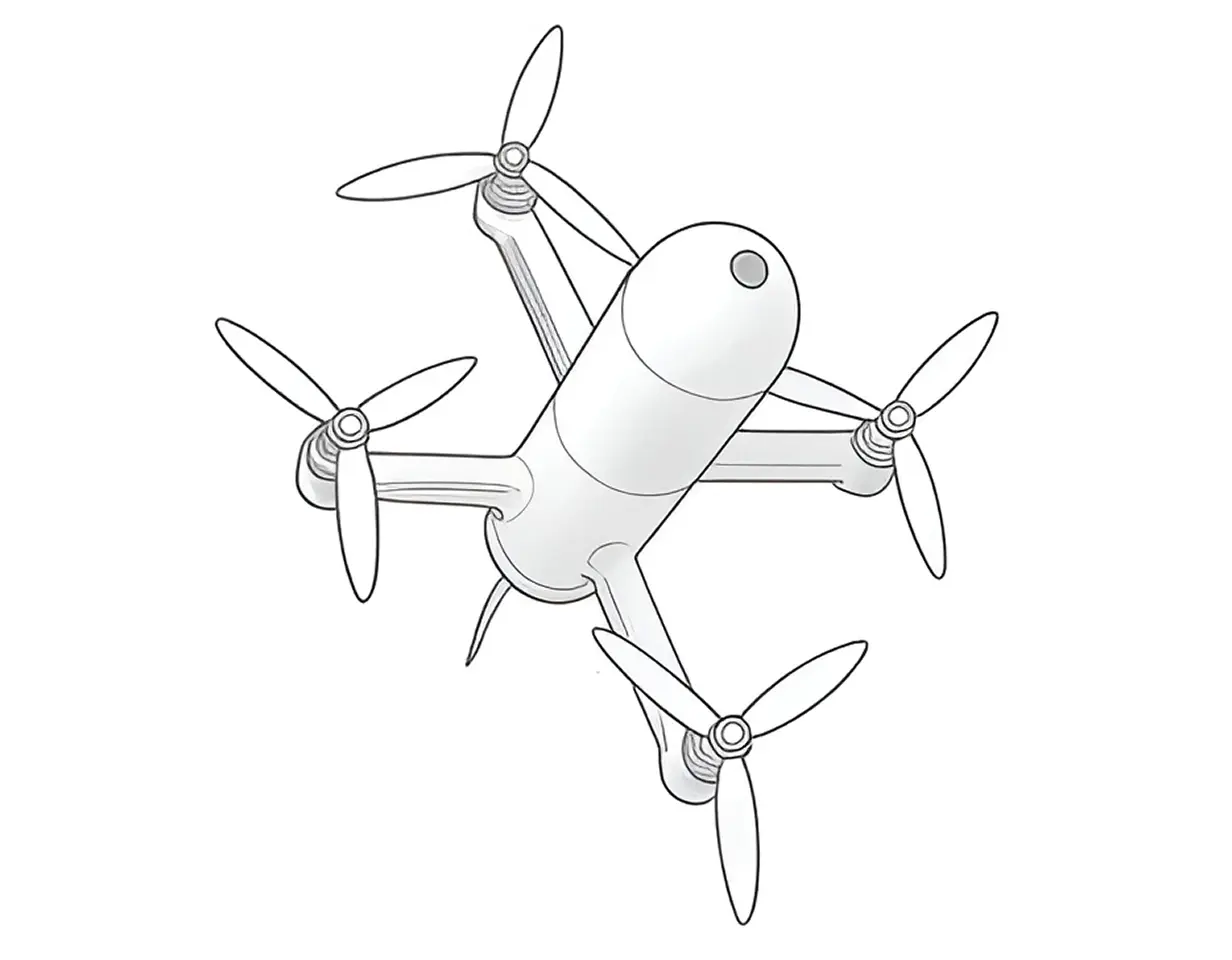

Дрон-перехватчик
Система функционирует по отработанному алгоритму «выявил-навел-уничтожил», обеспечивая высокую скорость реакции и эффективность перехвата.
Принцип действия:
- Целеуказание и вылет
- Автономное сближение и захват
- Кинетическое поражение
Ключевые преимущества
Высокая точностьВсесуточность примененияавтономностьБыстрое развертываниеСелективностьНадежность
